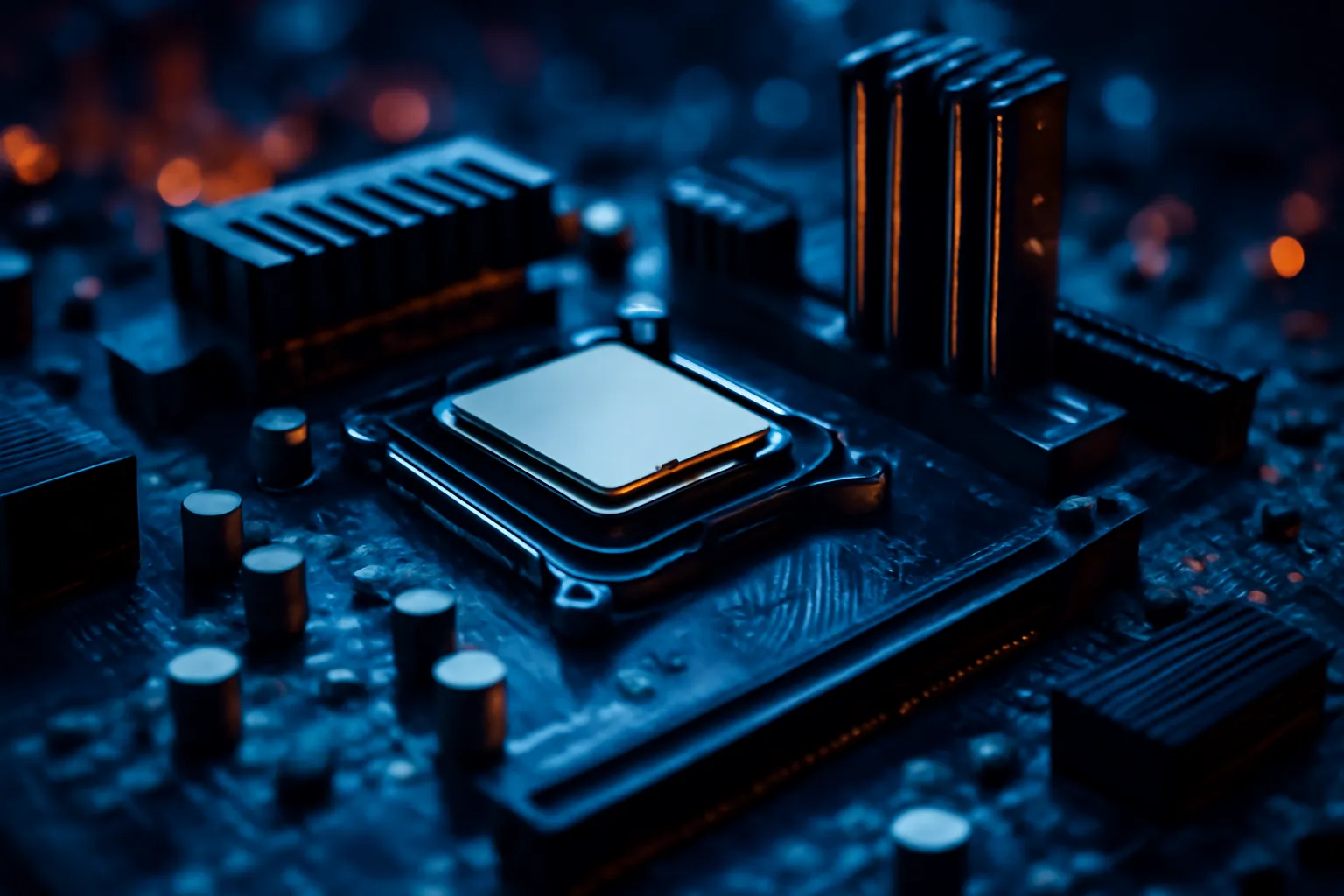

componentes de placa base: guía técnica y práctica
Una placa base no es un adorno dentro del ordenador: es el mapa, el pegamento y la limitación. Quien compra o monta un equipo sin entender sus componentes de placa base corre el riesgo de gastar dinero en piezas incompatibles o de recibir un rendimiento por debajo de lo esperado. Este texto explica con claridad qué hay dentro, cómo elegir según objetivos concretos y qué errores evitar.
¿Qué es la placa base y qué funciones cumple?
La placa base conecta todos los elementos del sistema. Más que un tablero con pistas metálicas, integra circuitos de alimentación, controladores, interfaces y firmware. De forma práctica, determina:
- Compatibilidad con CPU y memorias.
- Posibilidades de ampliación (PCIe, M.2, SATA).
- Capacidad de gestión de energía y estabilidad (VRM).
- Funciones integradas: audio, red, USB y sensores.
Una decisión bien informada sobre la placa base evita cuellos de botella y gastos innecesarios.
Componentes principales de la placa base
A continuación se describen los elementos que realmente importan al elegir o diagnosticar una placa.
Socket del procesador
El socket es el conector físico para la CPU. No vale lo mismo un socket LGA1700 que un AM4. Además del encaje físico, el socket dicta las generaciones de procesadores compatibles. En algunos casos una versión de socket admite varias generaciones, pero conviene revisar la lista de compatibilidad del fabricante.
Chipset
El chipset es el director de orquesta. Define qué funciones están soportadas por la placa: número de puertos USB, líneas PCIe, soporte de RAID, overclock y gestión de energía. Por ejemplo, dos placas con socket idéntico pueden ofrecer experiencias totalmente distintas si uno usa un chipset de gama baja y otro uno de gama alta.
VRM (Voltage Regulator Module)
El VRM transforma y regula la energía que llega a la CPU y memoria. Un VRM sobredimensionado reduce temperaturas y mejora estabilidad bajo carga. En prácticas de montaje, una placa con VRM débil puede limitar el rendimiento de un procesador potente o de un equipo con overclock.
Slots de memoria (DIMM)
El número de ranuras y la velocidad máxima admitida condicionan la capacidad y el rendimiento. Para servidores domésticos con mucha RAM, la opción de cuatro DIMM ofrece margen; para una caja compacta, dos suelen bastar. También se debe verificar compatibilidad con perfiles XMP/EXPO para memorias de alto rendimiento.
Ranuras de expansión (PCIe)
Importante para tarjetas gráficas, NVMe, controladoras de red y tarjetas de captura. Hoy conviene mirar no solo la cantidad de ranuras, sino el tipo (PCIe 4.0, 5.0) y cuántas líneas (x16, x8, x4) entrega cada una según configuración del procesador y del chipset.
Almacenamiento: M.2 y SATA
Las unidades M.2 NVMe ofrecen velocidades muy superiores a SATA. Sin embargo, algunas ranuras M.2 comparten líneas con SATA o con ranuras PCIe; añadir un M.2 puede deshabilitar ciertos puertos. Conviene revisar el diagrama de conexiones de la placa base antes de comprar varias unidades.
Conectores y headers
Los conectores de alimentación (24 pines, 8 pines CPU), headers USB frontales, pines para ventiladores y RGB son detalles prácticos que marcan la diferencia en montaje y gestión térmica.
BIOS/UEFI y batería CMOS
El firmware controla arranque, perfiles de energía y compatibilidad con componentes nuevos. Una actualización de BIOS puede habilitar soporte para CPUs más recientes, pero requiere cuidado: un flash mal hecho puede inutilizar la placa.
Cómo identificar compatibilidades
La compatibilidad no es intuitiva. Se requiere verificar tres cosas claves: socket, chipset y límites de alimentación.
Socket versus CPU
Siempre comprobar la lista de CPUs compatibles publicada por el fabricante de la placa. Se han visto casos de usuarios que compran una placa con socket correcto, pero sin la versión de BIOS necesaria para el procesador, lo que obliga a buscar una CPU antigua para hacer la actualización o un servicio técnico.
Chipset: funciones y límites
Comparar chipsets ayuda a decidir si merece la pena pagar más. Ejemplo: un chipset de gama alta añadirá más líneas PCIe y soporte nativo para RAID, útil en estaciones de trabajo con múltiples SSD. En cambio, para un equipo de oficina, un chipset básico cumple y reduce coste.
Mini-casos reales: elegir según objetivo
Los componentes toman sentido cuando hay un objetivo. Dos ejemplos prácticos muestran cómo priorizar.
Mini-caso 1: PC gaming con GPU potente
Necesidad: tarjeta gráfica x16 estable, buena alimentación y soporte para memorias rápidas.
- Prioridad: socket y VRM robusto.
- Chipset: preferir uno que ofrezca PCIe 4.0/5.0 en la ranura principal.
- Extras: suficientes headers de ventilador y disipadores para M.2.
Resultado: una placa con VRM de calidad y disipación mantiene la GPU alimentada y evita estrangulamientos del procesador.
Mini-caso 2: NAS doméstico para copia y streaming
Necesidad: almacenamiento, eficiencia y conectividad
- Prioridad: múltiples puertos SATA y al menos un M.2 NVMe para cache.
- Chipset: que soporte múltiples líneas SATA y opciones RAID por hardware o firmware.
- Extras: buena conectividad de red (1 GbE mínimo, 2.5 GbE deseable).
Resultado: una placa que prioriza almacenamiento y red entrega transferencias sostenidas sin sobrecoste en potencia de CPU.
Errores comunes y cómo corregirlos
Los problemas más habituales al montar o actualizar una placa base provienen de dos fuentes: falta de verificación y negligencia en la alimentación.
Comprar sin comprobar la lista de compatibilidad
Comprar una placa y luego descubrir que la BIOS no soporta la CPU elegida es una queja recurrente en foros técnicos. La solución práctica: revisar la web del fabricante y, si la BIOS no está actualizada, usar un servicio de actualización en tienda o una CPU antigua temporalmente.
Ignorar la calidad del VRM
Cuando una placa base económica falla en gestionar picos de demanda, las consecuencias van desde throttling hasta reinicios. Elegir un modelo con VRM adecuado al procesador ahorra problemas en cargas sostenidas.
Consejos para elegir y mantener la placa base
Unos pasos sencillos reducen riesgos y extienden vida útil:
- Consultar la lista de compatibilidad y revisar diagramas de puertos.
- Evaluar el VRM según la CPU prevista y la posibilidad de overclock.
- Verificar el reparto de líneas PCIe si se usarán varias tarjetas o M.2.
- Actualizar BIOS solo con la fuente de energía garantizada y siguiendo instrucciones del fabricante.
- Usar pasta térmica correcta y mantener ventilación adecuada para disipadores y VRM.
Conclusión práctica
Comprar o reemplazar una placa base exige un método: definir el objetivo del equipo, comprobar compatibilidades y priorizar calidad en alimentación y ranuras críticas. Para ahorrar tiempo y dinero, seguir estos pasos concretos:
- Definir uso principal: gaming, edición, servidor o uso general.
- Elegir socket y chipset que soporten esa meta ahora y con margen para futuras actualizaciones.
- Confirmar que el VRM y las ranuras PCIe/M.2 cubren la configuración prevista.
- Si hay duda sobre BIOS, gestionar la actualización antes de montar el sistema final.
Aplicando estas acciones se reducen fallos y se maximiza la inversión. No se trata de comprar la placa más cara, sino la que tenga las características correctas para el propósito real. Eso es lo que diferencia una compra inteligente de un gasto evitable.
